درایر

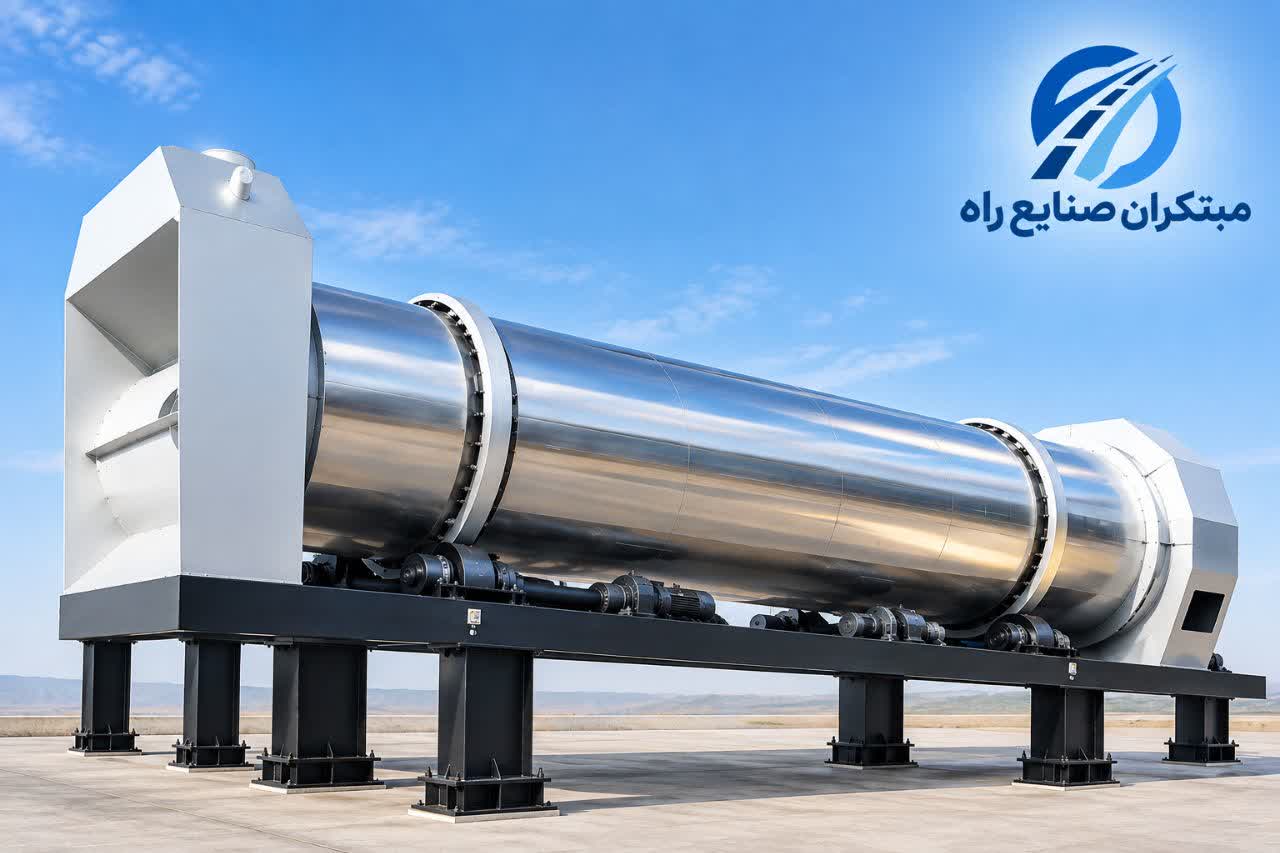

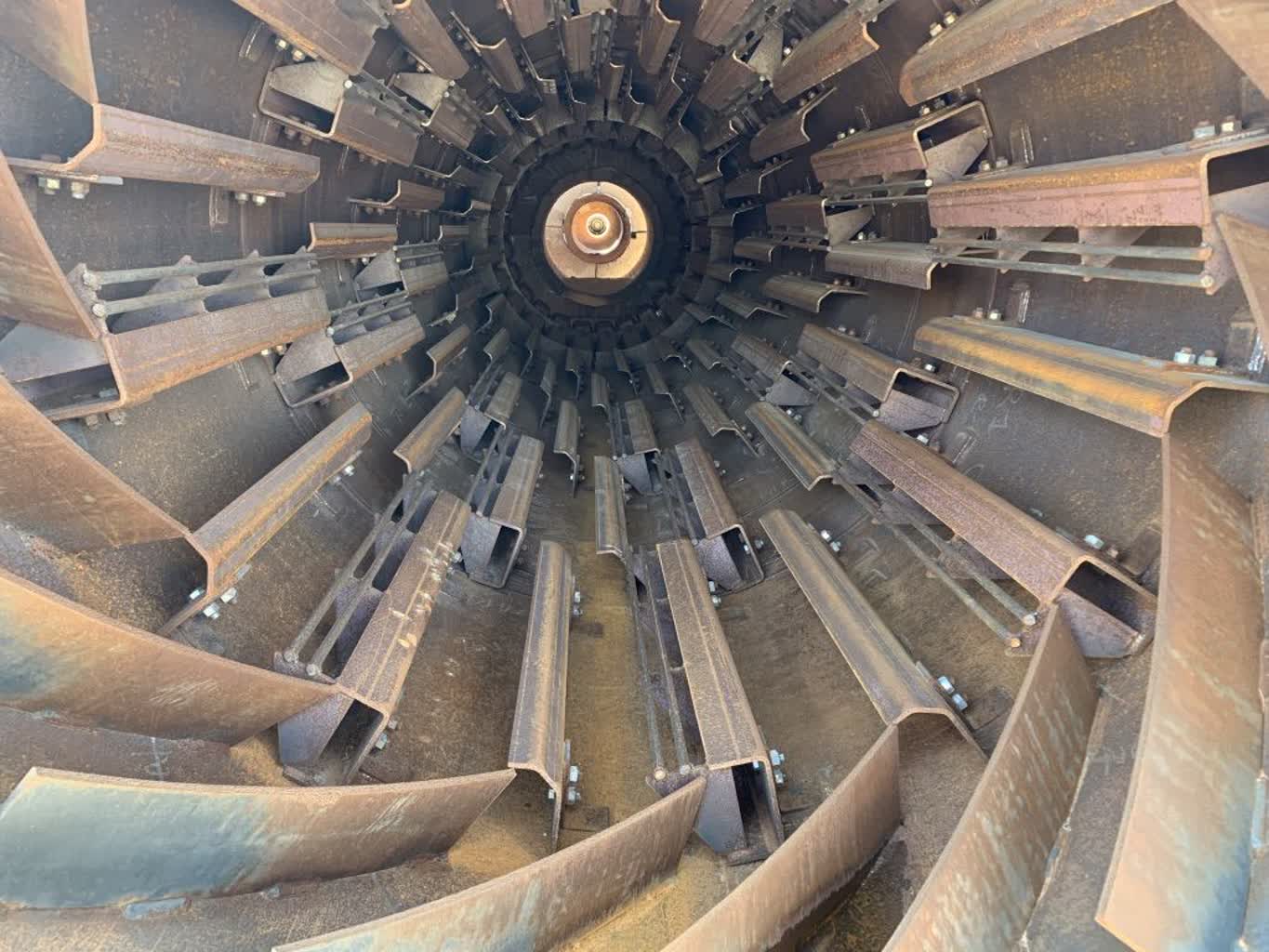

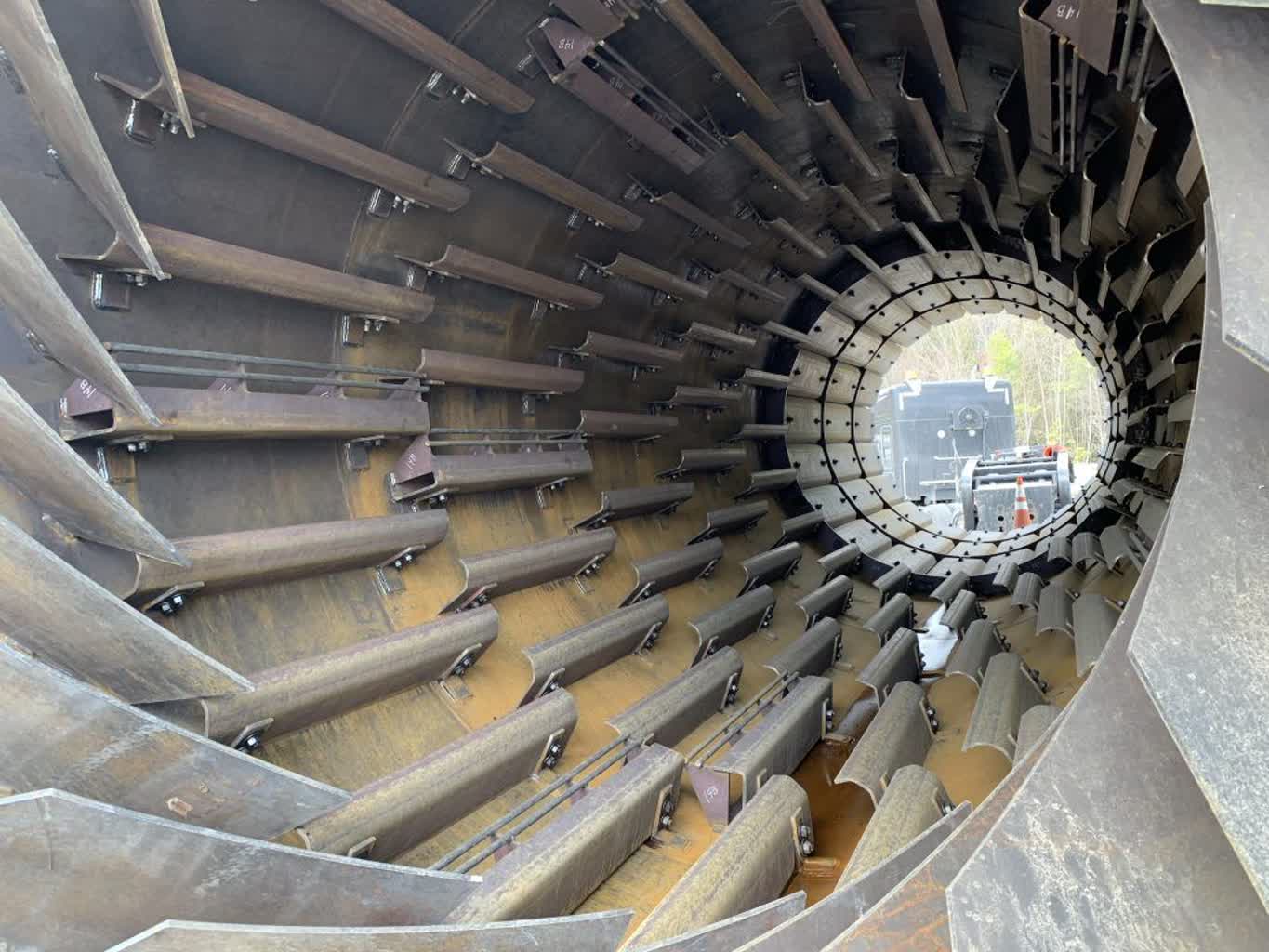

✅درایر کارخانه آسفالت؛ ساختار، عملکرد و الزامات فنی درایر یا درام خشک‌کن یکی از تجهیزات اصلی در خطوط تولید آسفالت است که وظیفه آماده‌سازی حرارتی مصالح سنگی را بر عهده دارد. کیفیت طراحی این مجموعه مستقیماً بر یکنواختی فرآیند، ظرفیت تولید، مصرف انرژی و پایداری عملکرد کارخانه اثر می‌گذارد. سنگدانه‌ها پس از عبور از سیستم تغذیه و انتقال، وارد درام می‌شوند. چرخش مداوم درام و حرکت تدریجی مصالح در طول آن باعث می‌شود سنگدانه‌ها به‌صورت پیوسته جابه‌جا شده و برای ورود به مراحل بعدی تولید آماده شوند. آرایش مناسب تجهیزات داخلی درام نیز نقش مهمی در توزیع یکنواخت مصالح دارد. ✅ساختار اصلی درایر درایر از چند مجموعه مکانیکی اصلی تشکیل می‌شود که عملکرد هماهنگ آن‌ها برای کارکرد پایدار دستگاه ضروری است. 1️⃣درام یا پوسته اصلی: بدنه استوانه‌ای درایر، محفظه اصلی حرکت مصالح است و باید در برابر بارهای مکانیکی، سایش و شرایط کاری کارخانه مقاومت کافی داشته باشد. 2️⃣پره‌های داخلی (Flights): پره‌ها در قسمت داخلی درام نصب می‌شوند و با دوران آن، مصالح را بلند کرده و در مقاطع مختلف داخل درام توزیع می‌کنند. شکل، تعداد و آرایش این پره‌ها باید متناسب با ظرفیت دستگاه، ابعاد درام و مشخصات مصالح انتخاب شود. 3️⃣ینگ‌های نگهدارنده: رینگ‌ها در اطراف درام قرار گرفته و وزن مجموعه را به سیستم نگهدارنده منتقل می‌کنند. دقت ساخت و تنظیم این قسمت در حرکت پایدار درام اهمیت زیادی دارد. 4️⃣رولیک‌های نگهدارنده: درام روی رولیک‌ها قرار می‌گیرد و هنگام کار روی آن‌ها دوران می‌کند. وضعیت سطح رولیک، هم‌راستایی و تنظیم فاصله آن‌ها از عوامل مؤثر بر کاهش ارتعاش و سایش مجموعه است. 5️⃣سیستم محرک: چرخش درام توسط مجموعه الکتروموتور، گیربکس و تجهیزات انتقال حرکت تأمین می‌شود. انتخاب صحیح توان و نسبت تبدیل گیربکس باید بر اساس وزن درام، ظرفیت تولید، سرعت دوران و شرایط بارگذاری انجام شود. 6️⃣مجموعه ورودی و خروجی: هندسه بخش‌های ورودی و خروجی باید با ظرفیت خط تولید و نحوه انتقال مصالح هماهنگ باشد تا حرکت مصالح بدون ایجاد تجمع یا اختلال انجام شود. 7️⃣اتصال به سیستم غبارگیر: گاز و ذرات خروجی درایر می‌توانند به سیستم غبارگیر کارخانه هدایت شوند؛ بنابراین ابعاد و مسیر خروجی باید با ظرفیت فن و تجهیزات کنترل آلایندگی هماهنگ باشد. ✅اهمیت طراحی پره‌های داخلی یکی از بخش‌های تعیین‌کننده در عملکرد مکانیکی درایر، آرایش پره‌های داخل درام است. پره‌ها باید بتوانند مصالح را در حین دوران درام به شکل مناسبی جابه‌جا و پخش کنند. طراحی نامناسب می‌تواند باعث تجمع مصالح، توزیع غیریکنواخت و کاهش کارایی فرآیند شود. به همین دلیل، طراحی پره‌ها باید با توجه به قطر و طول درام، ظرفیت تولید، دانه‌بندی و ویژگی‌های مصالح انجام شود. همچنین انتخاب ضخامت و جنس مناسب پره‌ها در افزایش عمر کاری آن‌ها اهمیت دارد. ✅رینگ و رولیک؛ بخش مهم سیستم مکانیکی وزن قابل توجه درام و بار مصالح، فشار زیادی به مجموعه رینگ و رولیک وارد می‌کند. به همین دلیل کیفیت ساخت، تراشکاری، نصب و تنظیم این قطعات اهمیت ویژه‌ای دارد. کنترل دوره‌ای سطح رینگ، وضعیت رولیک‌ها، هم‌راستایی درام و نحوه توزیع بار می‌تواند از افزایش سایش و واردشدن بار اضافی به گیربکس و سیستم محرک جلوگیری کند. در صورت مشاهده صدای غیرعادی، لرزش، گرم‌شدن غیرطبیعی یاتاقان‌ها یا سایش نامتقارن، سیستم نگهدارنده باید مورد بررسی قرار گیرد. ✅عوامل مؤثر بر عملکرد درایر عملکرد درایر تنها به ابعاد درام وابسته نیست. مجموعه‌ای از عوامل در ظرفیت و راندمان دستگاه نقش دارند، از جمله: ظرفیت خوراک‌دهی مصالح میزان رطوبت مصالح ورودی نوع و دانه‌بندی سنگدانه‌ها سرعت دوران درام طراحی و آرایش پره‌های داخلی وضعیت رینگ و رولیک‌ها توان و نسبت تبدیل سیستم محرک میزان اتلاف حرارتی شرایط محیطی محل نصب هماهنگی درایر با سایر تجهیزات کارخانه هرچه شرایط مصالح ورودی تغییر کند، بار کاری دستگاه نیز تغییر خواهد کرد؛ بنابراین مشخصات نهایی درایر باید متناسب با شرایط واقعی پروژه تعیین شود. ✅طراحی و ساخت متناسب با خط تولید ابعاد و مشخصات درایر نباید صرفاً بر اساس ظرفیت اسمی کارخانه انتخاب شود. در طراحی مهندسی باید مشخصات مصالح، رطوبت ورودی، ظرفیت موردنظر، سرعت دوران، شرایط محل نصب و نحوه اتصال دستگاه به سایر تجهیزات خط بررسی شود. بر همین اساس، قطر و طول درام، نوع و آرایش پره‌ها، مشخصات رینگ و رولیک، سیستم محرک و سازه نگهدارنده می‌توانند متناسب با پروژه طراحی و ساخته شوند. درایر کارخانه آسفالت «مبتکران صنایع راه» طراحی و ساخت درایر در ظرفیت‌های مختلف، با تمرکز بر استحکام سازه، عملکرد پایدار مجموعه مکانیکی، دسترسی مناسب برای تعمیرات و هماهنگی با تجهیزات خط تولید کارخانه آسفالت. ظرفیت پیشنهادی: ۱۰۰ تا ۲۴۰ تن در ساعت رینگ و رولیک‌های صنعتی | الکتروموتور و گیربکس | پره‌های داخلی مقاوم به سایش | امکان کنترل دور | قابلیت هماهنگی با سیستم غبارگیر

مشخصات فنی
